海外計測、アフリカ編

 Aptpodのハードウェアエンジニアの平野と申します。Aptpodでは、当社の製品を使って海外で計測をするお客様もいます。海外の計測は少し複雑の様で、時には様々な問題に直面する事があります。今年の夏、私が、28日間の長い休暇を取って、コートジボワールとベナンの家族を訪問する予定でした。そこで、アフリカへの旅行中に当社の製品を使って計測してみようと思いました。私の体験を、同僚、そしてここを読んでいる皆さんにも共有したいと思います。

 私は日本語不得意なものでこのブログは先に英語で書いてから日本語に翻訳しています。原文も載せていますので英語で読みたい方はこちらからお願いいたします。

準備

システムの要求

計測したいデータとエッジコンピュータの選定

 今回の計測で、ビデオ、オーディオ、CAN、GPS、周辺の温度と湿度のデータを供したいと思います。 現在、当社で販売しているハードウェアはEDGEPLANT T1ですが、 今回の旅に、Raspberry Piをベースにした産業用小型エッジコンピュータの試作機を使う事に決めました。 このエッジはT1ほど強力でありませんがより小さく、軽く、持ち運びやすいです。GPS付きLTE通信モジュール、加速度計・角速度計、CANバスやUSBポート等が含まれていて、今回の要求に十分対応できます。

使用したいデバイス

電波法による通信の制限

 計画で最初に直面した問題は電波法の規制でした。実際、日本で無線を利用するすべての製品が日本の電波法に準拠する必要があると同様、今回の旅に使用するLTEモジュールとアンテナが訪問する各国の電波法に準拠する必要があります。そのため、コートジボワールのARTCI、ガーナのNCA、トーゴとベナンのARCEPで、デバイスを認証する必要があります。私たちは、ポケット Wi-Fi を使用してネットワークに接続し、エッジ内の LTE モジュールを取り除くというアイデアに辿り着きました。

 コートジボワールには、Orange と MTN という 2 つの大手通信会社があります(引用:総務省)。地元住民によると、Orangeは顧客サポートサービスや田舎での通信カバーが優れています。一方、MTN はベニン、トーゴ、ガーナでも利用できます。 同じポケット Wi-Fi ZLT M30S (LTE 最大 50Mbps、CDMA 5.76Mbps) を使用できるので、コートジボワール国内の旅行とコートジボワールからベニンへの地域間旅行をカバーするために MTN を使用することにしました。 MTN の 4G SIM を 1 枚挿入するだけでインターネットに接続できます。ポケット Wi-Fi の USB ポートを介してエッジ コンピューターを接続してデータを送信することもできます。

Pocket Wifi ZLT M30S
 当初の GPS は LTE モジュールに組み込まれているため、GPS 用の別のソリューションを見つける必要があり、USB to GPS レシーバーを使うことになりました。しかし、全てのUSBデバイスは自動的にLinuxに動作する確証はありません。カーネルを介して Linux オペレーティング システムでドライバーを利用できない可能性があります。EDGEPLANT T1 で使用経験があった複数デバイスをテストし、最終的に USB-GNSS レシーバー GU-902-MGG を選択しました。通信の問題が解決したので、エッジに接続したいデバイスの検討に入ります。

デバイスの構成

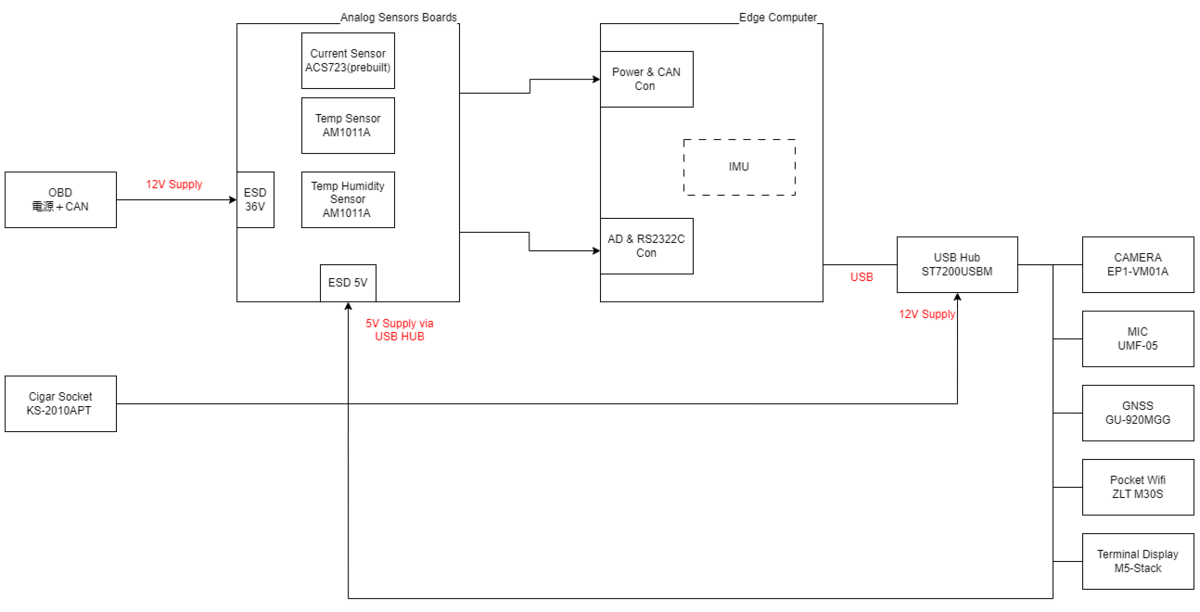

 上で書いたように、エッジ コンピューターは IMU (加速度計とジャイロメーター)、1 つの CAN チャネル、ADC 用の 4 チャネル、および 2 つの USB ポートを有します。 ADC に接続するには、アナログ センサー ボードを使用して、エッジに供給する電圧と電流、周辺の温度と湿度を測定したいと思います。USB ポートについては、カメラとマイクに加えて、USB-Wifi と USB-GNSS も処理する必要があります。したがって、追加のデバイスを接続するために USB ハブ ST7200USBM (USB2.0 7 ポート) を追加しました。システムは次のようになりました。

デバイス構成

旅のドライブレポート

アビジャンプラトーのドライブ

アビジャン中心区でドライブ
アビジャンの幹線道路、ラペ大通り、ゴール大通り、北オートルート・デュ・ノードを使って、アビジャンの中心区であるプラトーの周辺をドライブしました。テストに1999 年式のフォード フォーカスを使いました。日本でホンダ・フリードを使って同じデバイス構成を確認しました。 システムへの電源供給と CAN データの収集はOBDコネクタ経由、USBハブへの電源供給はシガーソケットにて行いました。
フォードフォーカスに実装
ドライブ中のデータ
 このドライブからは、ネットワークが安定しており、GPS 結果が正確であることがわかりました。東京近郊での試乗と何ら変わりはありません。東京の同僚はデータを確認し、リアルタイムで運転を追跡することができました。唯一のマイナス点は、CAN データを車から取り出せなかったことです。車を運転していると雨が降り始めたので、窓を閉めてエアコンを作動させました。写真を見ると、温度が 42 度から約 26 度まで下がっていることがわかります。以下に公開していますので、良かったら見て下さい。

youtu.be

コートジボワールからベナンの旅

アビジャンからウイダまで、830kmの道のり

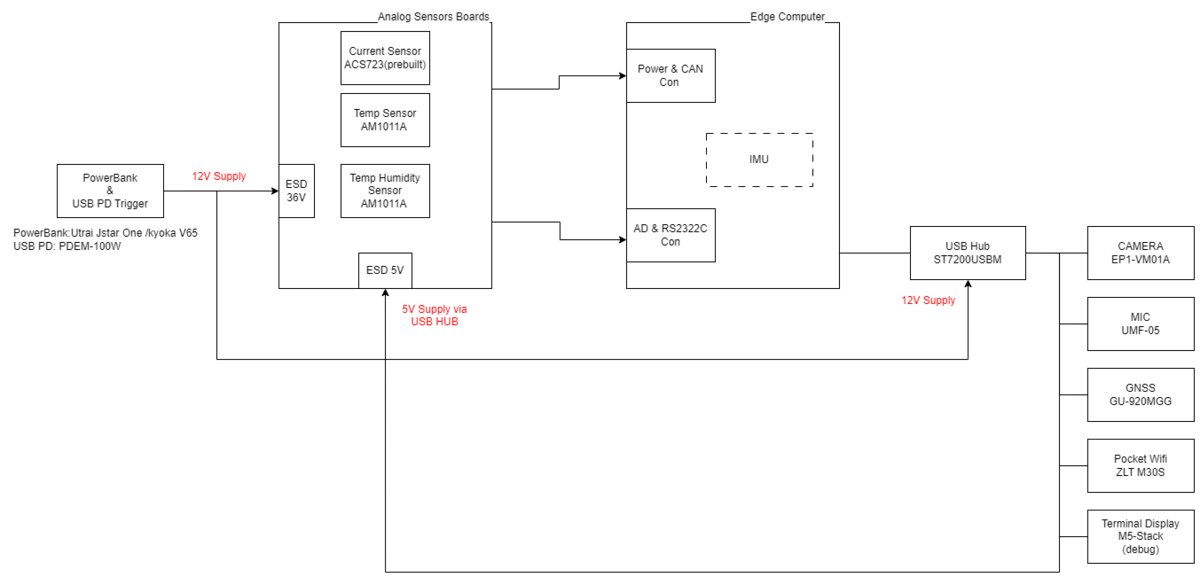

 旅の後半では、ベナンのウィダーに行くことになりました。 10年毎の一族の大集会に、世界中から家族の一員がウィダーに集まろうとします。今年、コートジボワールからの代表団のほとんどはベナンへの移動に高速バスを利用しました。旅行中にシステムに12V 供給して計測を行うために、電源入力をパワーバンクのモバイルバッテリーと USB PD トリガーに変更しました。バスの真ん中の席に座っていましたが、その後、カメラにより良いスポットビューのため窓席に移動しました。
12V 供給するためパワーバンクを接続
高速バスに実装

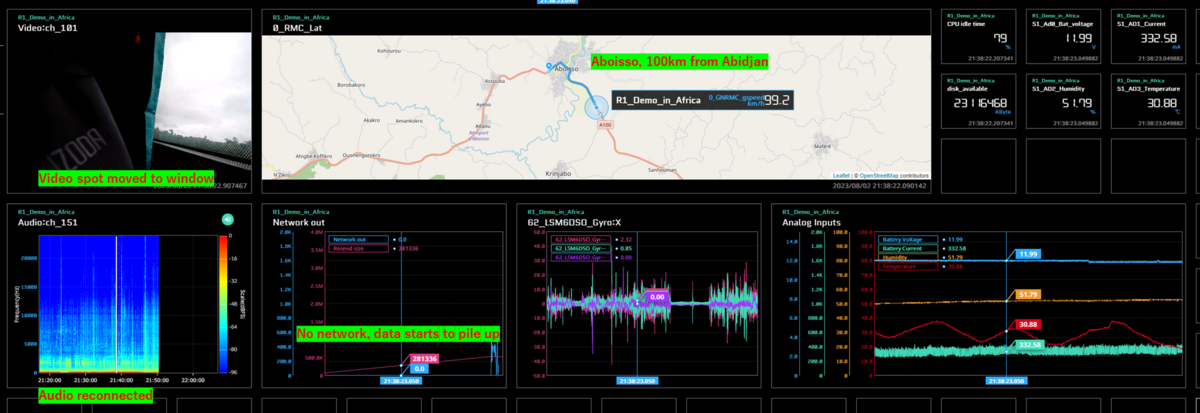

 システムはうまく機能し、さまざまなコンポーネントから有用なデータを取得することができました。首都からコートジボワール/ガーナ国境までの全道でネットワークがカバーされると期待していましたが、アボワッソ付近(首都から約100km)で3G接続が失われました。接続が失われた後でも、データはエッジ コンピューターの内部ストレージに記録され、その後ベナンでサーバーにアップロードされました。

 バス内の気温に関する逸話。どうやら温度の微調整はできないバスでした。そのため、ドライバーはエアコンを定期的に手動でオン/オフする必要がありました。停止中ドアを開けると車内温度が40 度に上昇し、夜間には 15 度ほどまでに低下していました。これは、計測結果で温度データが”波を打つ”理由です。

アボワッソ、首都から100km
ロメ港周辺(トーゴ)

ベナンからコートジボワールの復路

 復路も往路と同じシステムを利用しました。座席の下に USB ポートがあることがわかり、パワーバンクを充電しながら、帰りの旅行中に録画を続けることができました。車の最前列の座席を確保することができたので、映像を期待しました。一方、停車中には他の乗客は全員私たちの座席の前を通り過ぎたので、安全のために他のすべてのコンポーネントをバッグの中に入れておかなければなりませんでした。その結果、一部の GPS 信号が失われ、音声信号にLTE ノイズが入ってしまいました。しかし、20 時間以上の詳細なデータを取得できたため、計測は概ね成功しました。

ウイダー出発
ガーナ国境、SIMカード購入、通信再開
データの興味深い点の 1 つとしては、次の図でわかるように、道路状況がIMUデータに確実に投影されています。
バンパーのある道路
穴だらけの道
状態の良い道路

振り返り

 海外での計測として。現地のネットワークを利用し、ライブデータも日本に送信することができました。テストは成功し、GPS、ADC、IMU からの非常に有用で詳細なデータが得られました。アビジャンで使用した車両から CAN データを取得できなかったため、CAN BUS についてはまだ残念な気持ちが残っています。正確な原因をまだ特定する必要がありますが、1999 年のフォードは古すぎて、SAE J1850 PWM プロトコルしか搭載していないようです。もう一つの失望は、通信環境でした。アビジャンやアクラのような大都市周辺では、ネットワークは安定していて高速でしたが、田舎ではネットワークが遅いか、ほとんど存在しませんでした。このような状況では、ビデオやオーディオ チャンネルなどのオンサイト データを確認して修正することは困難でした。

 この旅行での発見の 1 つは、IMU と GPS データを使用して、バリケード、バンパー、ポットホールなどの道路状況をリアルタイムでレポートできることです。本記事が弊社システムをご利用いただく際の一助となれば幸いです。最後まで読んで頂いてありがとうございました。
